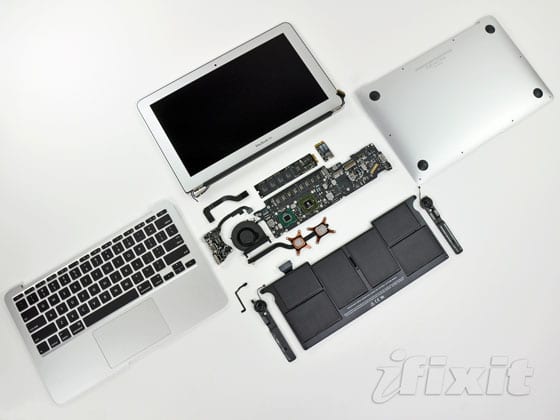

Ani nové MacBooky Air sa nevyhli dôkladnému rozoberaniu stránok iFixit, a tak sa môžeme pozrieť na to, čo sa skrýva v ich vnútri. Hneď na začiatok treba upozorniť, že MacBook Air nebude ľahko opraviteľným zariadením, väčšina jeho súčiastok je totiž neštandardná. Pamäte RAM sú integrované na Logic board, batéria je špeciálne prispôsobená vnútru MacBooku Air a Flash pamäte, ktoré nahradili klasické pevné disky, budú zrejme dostupné len cez oficiálne Apple servisy. Celkovo je ale návrh vnútorného usporiadania nového MacBooku Air skutočne elegantný a využitý je každý dostupný centimeter.

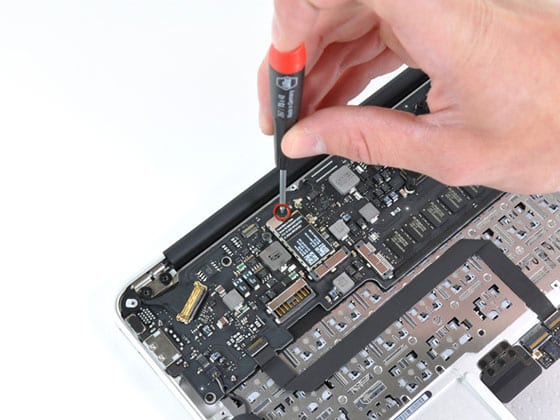

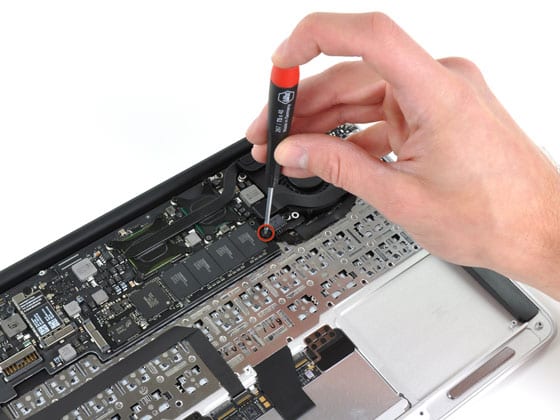

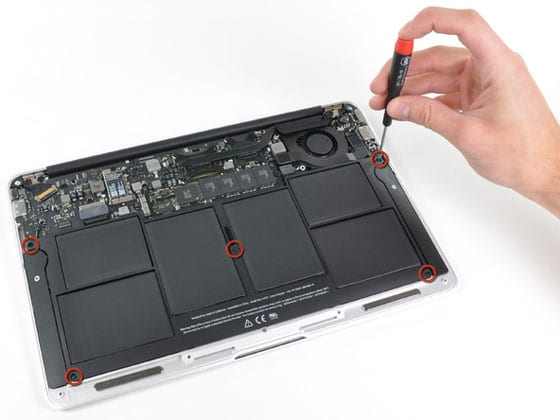

Prístupu domácich kutilov k vnútornostiam nového MacBooku Air majú zabrániť nové bezpečnostné skrutky. Nakoľko sú pamäte RAM pripevnené priamo k Logic boardu, ich rozšírenie bude zrejme možné len v autorizovanom servise, nepôjde len o jednoduchú výmenu za väčšie pamäte.
Čip pre Wi-Fi a Bluetooth je od Broadcomu a je identický s tým v aktuálnych MacBookoch Pro.

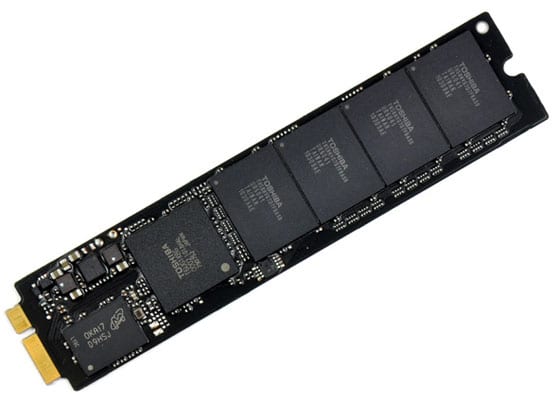

Flash pamäte nahradzujúce klasické pevné disky sa skladajú vo verzii so 64 GB zo štyroch 16 GB Toshiba čipov. Ak zvládnete 5 bezpečnostných skrutiek, ich výmena by už nemala byť problémom. Na druhej strane, takéto pamäte zrejme nezoženiete nikde inde ako v Apple servise, takže výmena v domácich podmienkach nevyzerá veľmi reálne.
komentárov
mne sa nepaci ta rozkuzkovana bateria , sak apple pisal, ze ked to je v kuse tak je to lepsie alebo nie ?
good job steve jobs
Co za exoticke nazvy to tu pisete, ze „logic board“? ;-) Ved pre to mame aj u nas vyrazy. A inak k tomu SSD len tolko, ze uz vam raz v diskusii niekto posielal linku na nieco podobne. Poslem ju znovu: http://www.alza.sk/pevne-disky/ssd-bez-mech-casti/specialni/mini-pcie/18852260.htm
Vyzera to, ze je to vcelku standardny format a tipujem, ze sa bude dat vymenit.
to den: bez urazky. Ked si taky sikovny a vies si vygooglit to SSD, ktore mimochodom nie je to iste ani zdaleka ked si pozres rozmery, tak by si mohol vygooglit aj ten logic board http://en.wikipedia.org/wiki/Logic_board
pre dena,
prepac ale pozri sa poriadne ved je to uuuplne nieco ine. pochybujem, ze to co je v MB A je Mini PCIe a hlavne kukni rozmer a konektor ts ts
Preco by malo byt zle rozkuskovana bateria ? Ved sa jedna o 6 clankov tak isto ako mas vo svojom Macbooku. To ze je koli miestu ich rozlozit po celom tele vobec neznamena ze je to to v comsi horsie..
A k tomu Jobsovi…. Mas pocit zeby Steve Jobs vymyslal hardware ? Toboz k tymto novym produktom. Mozno mal istu mieru pri tych starych crepoch ale nato su tu ini ludia. Jobs je len reklamnou babkou
Steve Jobs nie je reklamná bábka :) bez neho by sme možno o žiadnom nakusnutom jablku nevedeli. A to reklamná bábka nedokáže
Pokiaľ viem tak Apple oficiálne ju naozaj volá logic board,ale je to samozrejme obyčajná matičná doska :-). Predtým čo som dával ten link na tie SSD tak som si nebol istý, ale teraz by som to už odprisahal, že je to obyčajný SSD. Niekedy ma hnevá že čo napíše marketingové oddelenie v Apple tak to musí byť svätá pravda, , a je to aj vidieť úplne bežne na stránkach venovaných Apple. Napríklad Použili sme pamäte a riadiaci čip sme umiestnili na logic board a pritom ten riadiaci čip je na tom SSD :D (aspoň tak si to pamätám).
Tak som si teraz dal tu námahu a nemal som pravdu Apple si zvolil vlastnú cestu miesto štandardu akým je mini pci-e. Ale riadiaci čip je podľa mňa na tej flaske a nie na logic boarde.
Zdroj: http://blog.fosketts.net/2010/10/20/unconventional-ssds-pci-express-mini-card-mini-pcie/
@mysteria: thnx za ten „logic board“. O tom som nevedel.
@mysteria & marekk: co sa tyka toho SSD, tak si to pani pozrite este raz vy dvaja. Nedrzal som v ruke ani jedno z toho, ale podla fotiek to naozaj vyzera na rovnaky kus HW.
a ja som si myslel, ze stevo j. tie computre s logom nahryznuteho ovocia projektuje, potom sklada, bali a nasledne cez vikendy predava v kamennych store :D
to xxx: bola to len slovna hracka, mala vyjadrit to, ze novy mb air sa mi paci
ta rozkuskovana baterka sa mi pozdava, aspon bude dobre rozlozena vaha :)
pre dena:
toto je applacky SSD pouzity v MBAir
https://www.macblog.sk/files/pictures/ifixit_mbair5.jpg
toto je mini PCIe SSD:
http://img.alza.cz/ImgW.asp?fd=f5&cd=FT602a
ak sa ti to zda byt rovnake tak dufam, ze nepracujes ako letovy dispecer skor mam pocit, ze si to pleties s wifi ktora je tiez mini PCIe
to den: pozri sa na posledne dve fotografie v tomto clanku a potom sa pozri na kazdu jednu na alze. Ved tie dve veci maju uplne iny pomer stran…
Flash disk od Apple je akoby o polovicu uzsi od tych SSD na alze.
mysteria, marekk: sorry pani, ale nepresvedcili ste ma. Mam iste pochybnosti, ale stale si myslim, ze je to to iste. Konektor vyzera byt podobny (na tej fotke z alzy je len naopak polozeny ten modul). Pokial neuvidime na fotke ssd disk z macu a „bezne“ pcie ssd vedla seba, tak sa, myslim, nemame velmi o com bavit. To co je na alze je sice kratsie, ale celkovo rozmery nedokazem ani ja a ani vy porovnat. Apple oficialne nikde nepotvrdil ani nevyvratil, ci sa jedna o pcie SSD. Podozrive ale je, ako vsetky magaziny spociatku prevzali informaciu, ze SSD je napajkovany priamo na doske… co nie je. Je tam takto umiestnena len RAMka. Pockam si az niekto verejne potvrdi alebo vyvrati, ze ten SSD je vymenitelny. Dovtedy zostavam s dufanim, ze tomu tak je ;-)
pre dena: a pocitat vies? zrataj piny na jednom aj druhom disku a porovnaj
pre dena:
nasiel som si tu namahu a nasiel pre teba porovnanie:
The Air uses a new type of connector that looks a lot like a Mini PCI-Express slot but definitely isn’t.
-The connector is exactly the same width as the USB shield: That’s about 7 mm, not the 24 mm of a Mini PCIe slot.
-This connector is used for both the AirPort (Wi-Fi) board and the SSD, so it’s not some kind of shrunken SATA port.
-The SSD has contacts on only the “bottom” side with what looks like a ground plate on the “top”, while the AirPort seems to have contacts on both sides (or at least on “top”).
-The connector is split with six pins on one card edge and 12 on the other. A one-sided version thus has 18 pins (plus ground) while a two-sided variant has 36 pins. For comparison, Mini PCIe is a two-sided card edge with 8 pins and then 18 pins, for a total of 52 pins.
marekk: OK, mozno to nie je to iste… ale… si stastny teraz? Ja nie… ;-)
RAM primo na zakladni desce. Tzn. ze kdyz pisou v nabidce AZ 4GB, ze je pri koupi na vyber 2 nebo 4GB varianta? Zatim to tak nevypada. Pocital sem s Airem 13.3″ (v podstate nejlevnejsi notes s 13.3″ a 1440×900), ale 4GB RAM je pro me nutnost.
pre dena: nemusis smutit uz sa nasiel vyrobca nahradneho SSD pre MBAir PhotoFast GM2 SFV1 AIR
DEE: 4GB si mozes vybrat pri nakupe, ale dostanes tym padom Mac so 4GB pripajkovanymi na doske (co ale vlastne nie je zla vec).
marekk, mysteria: SSD disk ma (vraj) nie pcie rozhranie, ale normalne SATA – http://dsl.sk/article.php?article=9923
